晋中市祁宏粉煤灰科技开发有限公司
粉煤灰资源综合利用项目
竣工环境保护设施阶段性验收报告
晋中市祁宏粉煤灰科技开发有限公司
二〇一七年十二月
目录
一、项目基本情况....................................................1
1.1 项目建设背景 ....................................................1
1.2 项目地理位置 ....................................................1
1.3 项目产品方案及原辅材料使用情况 ..................................2
1.4 项目建设内容 ....................................................3
1.5 主要设备 ........................................................4
1.6 平面布置图 ......................................................7
1.7 项目投资情况 ....................................................8
1.8 污染物总量落实情况 ..............................................8
二、项目生产工艺...................................................10
2.1 项目工艺流程图 .................................................10
2.2 工艺流程描述 ...................................................11
三、项目公用工程...................................................14
3.1 供热 ...........................................................14
3.2 供电 ...........................................................14
3.3 水平衡 .........................................................14
3.4 工作制度 .......................................................14
四、项目产污节点、污染物及处理措施.................................15
4.1 废气 ...........................................................15
4.2 废水 ...........................................................15
4.3 噪声 ...........................................................15
4.4 固体废物 .......................................................15
五、项目环评及批复执行情况.........................................17
5.1 项目环评报告表要求落实情况 .....................................17
5.2 项目环评批复要求落实情况 .......................................18
六、项目环保管理...................................................19
6.1 环保组织机构 ...................................................19
6.2 环境保护制度 ...................................................19
6.3 环境监测 .......................................................20
七、结论...........................................................21
7.1 项目概况 .......................................................21
7.2“三同时”执行情况..............................................21
7.3 环境管理情况 ...................................................21
7.4 生态环境影响结论 ...............................................21
7.5 总结论 .........................................................22
八、存在问题及改进措施.............................................23
附件：附件 1 项目投资备案证
附件 2 环境影响报告表批复
附件 3 原土地租赁协议
附件 4 现土地租赁
一、项目基本情
1.1 项目建设背景
晋中市祁宏粉煤灰科技开发有限公司成立于 2012 年，位于山省晋中市榆社县郝北镇台曲村，主要从事粉煤灰生产粉煤灰陶粒。
2012 年 12 月 24 日，榆社县发展和改革局以榆发改备字[2012]29号文对晋中市祁宏粉煤灰科技开发有限公司粉煤灰资源综合利用项目予以备案。2012 年 12 月 25 日，晋中市祁宏粉煤灰科技开发有限公司委托晋中市环境科学研究所对该项目进行环境影响评价，2013年 1 月，晋中市环境科学研究所完成《晋中市祁宏粉煤灰科技开发有限公司粉煤灰资源综合利用项目环境影响报告表》，2013 年 1 月 16日，榆社县环境保护局以榆环函[2013]2 号文对该项目环境影响报告表进行了批复。
该项目于 2013 年 6 月 16 日开工建设，2015 年 5 月基本建成，总投资 4200 万元，其中环保投资 100 万元，占比 2.38%。
环评阶段，晋中市祁宏粉煤灰科技开发有限公司粉煤灰资源综合利用项目拟建 6 条生产线，总产能 60 万立方米粉煤灰陶粒。由于土地（原租赁榆社县台曲村德隆新型建材有限公司土地 38000 平方米，现租赁 18000 平方米）、资金等问题，现只建成 1 条生产线，产能 10 万立方米粉煤灰陶粒。产能减小后仍然符合国家及地方产业政策。本次验收只针对已建成生产设施及配套环保设施，为阶段性验收。
1.2 项目地理位置
本项目位于山西省晋中市榆社县郝北镇台曲村南 150m，西侧邻榆洪公路，西距浊漳河 543m，北距台曲村 150m，榆社电厂 940m，晋中市祁宏粉煤灰科技开发有限公司粉煤灰资源综合利用项目竣工环境保护设施阶段性验收报告厂址周围无自然保护、风景名胜区、珍惜动物保护区和饮用水源地等特殊保护对象。项目地理位置图见图 1-1.
图 1-1 项目地理位
1.3 项目产品方案及原辅材料使用情况
本项目设计年产 60 万立方米粉煤灰陶粒，实际建成年产 10 万立方米陶粒生产线，陶粒规格为 5-20mm 陶粒及 5mm 以下陶砂。根据客户需求生产 5-8mm、8-16mm、16-20mm 陶粒，主要原辅料见表1。
1.4 项目建设内容
本项目占地 18000m2，总建筑面积 3000m2。主要建设生产车间、成品库、库房、环保设施、办公室及其他辅助设施等。主要建设内容及建设情况见表 1-2.
1.5 主要设备
本项目主要设备见表 1-3.
1.6 平面布置图
本项目占地面积 18000m2，厂区呈正方形，厂区西侧和北侧为预留空地，生产区位于厂区东南部，烧结生产线位于厂区南侧，东侧为破碎、筛分及筒仓，往北布置办公生活区及烧结废气净化设施。厂区大门位于南侧中部，总体布局合理、简洁。本项目平面布置图见图1-2。
1.7 项目投资情况
本项目总投资 4200 万元，其中环保投资 100 万元，环保投资比例为 2.38%，具体环保投资内容见表 1-4。
1.8 污染物总量落实情况
根据山西省环境保护厅关于《山西省环境保护厅建设项目主要污染物排放总量核定办法》的通知（晋环发[2015]25 号），山西省实
施总量控制的主要污染因子为烟尘、工业粉尘、二氧化硫、氮氧化物、COD、氨氮。
本项目主要污染物为烧结废气中的烟尘、二氧化硫、氮氧化物及破碎、筛分、原料储存过程中产生的工业粉尘。2013 年 1 月 14 日
榆社县环境保护局以榆环函[2013]1 号文对该项目下达了污染物排放量控制指标：二氧化硫 5.66 吨/年，氮氧化物 10 吨/年，烟尘 3.9 吨/
年，工业粉尘 10 吨/年。
二、项目生产工艺
2.1 项目工艺流程图
本项目生产工艺流程及产污环节图见图 2-1.
2.2 工艺流程描述
2.2.1 原料准备
在厂房外分别设置 3 个粉煤灰仓（每个容量 100t）。原料由汽车运至厂内，用压缩气体气力输送至筒仓内，然后由出料系统输送至斗式提升机，原料及辅料经计量配料后由螺旋输送机进入搅拌机，由搅拌器对原辅料混合均化，然后由螺旋输送机运至斗式提升机，由斗式提升机将混合后的原料输送至过渡料仓，供下一生产环节使用。原料的配比和用量均由 PLC 控制。
2.2.2 成核、成球
成球是生产陶粒的重要环节。要求生料球的粒度均匀，粒径适宜。强度能承受输送磨耗、冲击、挤压而不破碎，并能在温度急剧上升的时候不爆破。
混合料由过渡料仓进入成核机，加水润湿，经过成核机的高能量机械能转换，将粉末状的粉煤灰形成细小颗粒的母球。母球是毛细水分含量较高的紧密颗粒集合体。形成母球后，进入成球盘继续滚动，母球被进一步挤压密实，引起毛细管的形状和尺寸改变，从而使过剩的毛细水分被挤压到母球表面，这种过湿的球表面，在滚动过程中就很容易站上一层润湿程度较低的颗粒，球体不断增大，最终形成负荷要求的球体。
本项目水的添加比例约为粉煤灰量的 10%-20%（视粉煤灰的化学成分、粘结性而定）。成球盘直径为 3.9 米，生料球的大小通过调整成球盘的转速和倾角控制。成球盘的转速控制在 1-2 米/秒之间，倾角 45°-50°，生料球强度通过 2m 自由落体破碎率评定。
2.2.3 烧结
本项目烧结系统是将烧结箱内的粉煤灰生料求通过高温烧结成粉煤灰陶粒，并完成点火、箱体搬运和卸料循环。生产线的烧结系统包括电动小车搬运机、点火器、点火位子箱体提升机、移位机各 2 台，烧结箱、引风室、风量控制执行器各 22 个，集尘室 1 个、链式卸料输送机 2 台、卸料机和卸料皮带输送机各 1 台。
生料球通过布料系统输送到烧结箱。要求布料后生料球的透气性能好，表面均匀平整。本项目采用焦炭点火，点火温度达 1300℃，点火时间约 4min。点火成功后，将烧结箱移开，进行自蔓延烧结。烧结温度 1000-1200℃，烧结周期 40min。烧结完成后，通过卸料机输送到筛分破碎工序。烧结箱采用耐热密封材料，负压烧结，最大程度的减少热损失，降低能耗，同时还为必要的收尘提供了保障，大大降低了传统烧结机难以改进的漏风率。
2.2.4 筛分、破碎
通过筛分将产品分为三个等级，90%以上的粒径为 5-20mm，作为陶粒外售；5-9%的粒径为 1-5mm，最为陶砂产品外售；0.5%的粒径小于 1mm，以粉尘形式收集后输送到粉煤灰仓作为原料使用。对于筛分机上不符合粒径要求的大颗粒粉煤灰陶粒进行破碎后，返回粉煤灰仓作为原料使用。
将筛分产品陶粒和陶砂分别堆存待售。
2.2.5 余热利用
烧结系统安装热交换器，连接烧结 1 个 3m3热水箱，其箱底直接接触焙烧段空气，依靠焙烧段热量将水箱内水加热，供冬季办公区和车间采暖使用。
2.2.6 主要产污环节
（1）废气
主要为烧结机燃烧过程中产生的烟尘、二氧化硫、氮氧化物；原料仓产生的粉尘；破碎筛分产生的粉尘；卸料产生的粉尘；道路扬尘。
（2）废水
本项目生产不产生废水，主要为职工生活废水。
（3）噪声
本项目噪声污染源主要为空压机、螺旋输送机和搅拌机、成球机、成核机、烧结系统、破碎机、筛分机等，属于机械性噪声。
（4）固体废物
本项目产生的固体废物主要为除尘灰以及职工生活垃圾。

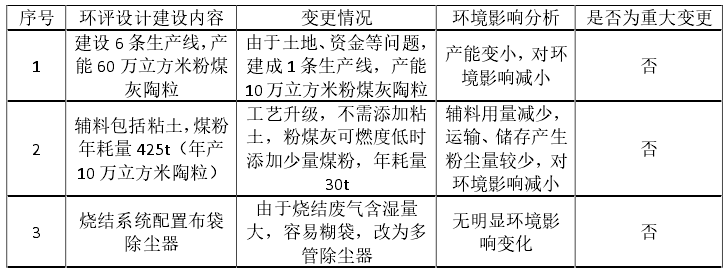

2.2.7 项目变更情况
三、项目公用工程
3.1 供热
本项目采用烧结余热进行供暖。
3.2 供电
本项目电源由河峪 110KVA 变电站提供，厂区建设配电房及配套供电管网，配置 10KVA 变压器 1 台。
3.3 水平衡
3.3.1 给水
本项目供水由厂区深井提供，用水环节主要为成球、成核工序及生活用水。
3.3.2 排水
本项目厕所使用旱厕，职工生活废水经沉淀池处理后用于厂区洒水抑尘，不外排。
脱硫除尘系统排水用于成球成核，不外排。
3.4 工作制度
本项目劳动定员 32 人，其中管理人员 25 人，生产人员 5 人，后勤 2 人。年工作时间 300 天，三班制生产，每班 8 小时。
四、项目产污节点、污染物及处理措施
4.1 废气
本项目废气污染源主要为烧结机燃烧过程中产生的烟尘、二氧化硫、氮氧化物；原料仓产生的粉尘；破碎筛分产生的粉尘；翻转卸料产生的粉尘道路扬尘。
本项目原料采用筒仓储存，筒仓自带袋式除尘器。
烧结烟气采用多管除尘器+水浴脱硫除尘器处理后由 35m高排气筒排放。
破碎、冷却工段配置袋式除尘器，过滤面积 80m2。
成品筛分工段配置袋式除尘器，过滤面积 140m2。
翻转缷料工段配置旋风+袋式除尘器。
进出厂车辆限速、限载，道路洒水抑尘。
4.2 废水
本项目生产不产生废水，厕所使用旱厕，职工生活经沉淀池处理后用于厂区洒水抑尘，不外排。脱硫除尘系统排水回用于成球成核工序，不外排。
4.3 噪声
本项目噪声源主要为空压机、螺旋输送机和搅拌机、成球机、成核机、烧结系统、破碎机、筛分机。
本项目建设封闭厂房，将产噪设备均置于室内，选用低噪设备，搅拌机、成球机、成核机、筛分机、破碎机等产噪设备采取基础减震措施，定期维护，使设备健康运行。
4.4 固体废物
本项目产生的固体废物主要包括除尘灰和生活垃圾。
除尘灰（包括破碎料）产生量约 900t/a，收集后返回烧结系统重新利用。
本项目设垃圾桶用于收集生活垃圾，产生量约 5t/a。厂内收集后定期由环卫部门清运。
五、项目环评及批复执行情况
5.1 项目环评报告表要求落实情况
5.2 项目环评批复要求落实
六、项目环保管理
6.1 环保组织机构
环境管理组织机构的设立是企业各项环境保护管理工作顺利进行的的基础。为实现环境管理的目的，公司建立一套有效的环境管理组织机构，明确各部门和各类人员的责、权、利，使各级领导和全体员工积极参与环境管理工作。
环保组织机构如下：
组长： 杨宏玉
副组长： 秦玉源，闫锋
成员： 王勇升，王丽华，张海平
6.2 环境保护制度
建立健全各项环境管理的规章制度，并把它作为企业领导和全体职工必须严格遵守的一种规范和准则。晋中市祁宏粉煤灰科技开发有限公司粉煤灰资源综合利用项目完工后，企业环保部门根据本厂的特点建立了必要的环境管理规章制度，加强和促进企业环境保护工作的开展，使企业达到清洁生产的要求。企业制定的环境管理制度如下：
6.2.1 环境保护设施管理制度
（1）、为确保环保设施的有效运行，特制定本制度。
（2）、明确每个工作人员在消防安全管理上的职责、责任。
（3）、环保设施要固定操作人员和设备维修人员，建立健全岗位责任制，设备维护保养制和操作规程。使设备完好率、开机率达到100%。
（4）、各环保设备必须建立健全设备台帐和运行记录台帐。
（5）、对各类贮存容器、机电装置、安全设施、消防器材等，进行日常的、定期的、专业的防火安全检查。
（6）、环保设施如停运，必须电话或书面报告的形式上报上级环保部门审批。
（7）、建立夜间值班巡查。
6.3 环境监测
晋中市祁宏粉煤灰科技开发有限公司不具备自行监测能力，委托有资质的第三方监测机构进行。
七、结论
7.1 项目概况
晋中市祁宏粉煤灰科技开发有限公司成立于 2012 年，位于山西省晋中市榆社县郝北镇台曲村，主要从事粉煤灰生产粉煤灰陶粒。建成 1 条年产 10 万立方米陶粒生产线。
该项目于 2013 年 6 月 16 日开工建设，2015 年 5 月基本建成，总投资 4200 万元，其中环保投资 100 万元，占比 2.38%。
7.2“三同时”执行情况
2012 年 12 月 24 日，榆社县发展和改革局以榆发改备字[2012]29号文对晋中市祁宏粉煤灰科技开发有限公司粉煤灰资源综合利用项目予以备案。2012 年 12 月 25 日，晋中市祁宏粉煤灰科技开发有限公司委托晋中市环境科学研究所对该项目进行环境影响评价，2013年 1 月，晋中市环境科学研究所完成《晋中市祁宏粉煤灰科技开发有限公司粉煤灰资源综合利用项目环境影响报告表》，2013 年 1 月 16日，榆社县环境保护局以榆环函[2013]2 号文对该项目环境影响报告表进行了批复。
该项目环保设施和主体设施基本上同时设计、同时施工、同时投入生产。“三同时”执行情况良好。
7.3 环境管理情况
晋中市祁宏粉煤灰科技开发有限公司根据实际情况建立了相应的环境保护机构，并制定了相关环境保护制度。
7.4 生态环境影响结论
晋中市祁宏粉煤灰科技开发有限公司粉煤灰资源综合利用项目施工期已结束，运营期对厂内及周边进行了绿化，绿化面积 2000m2降低对生态环境的影响。
7.5 总结论
综上所述，晋中市祁宏粉煤灰科技开发有限公司主要生产设备及环保设施基本按照环评及批复建设完成，基本具备竣工环保验收条件。
八、存在问题及改进措施
晋中市祁宏粉煤灰科技开发有限公司虽然在环保治理方面投入了大量资金和精力，但与国家相关政策及环评要求还有差距，在今后工作中应加强以下几方面建设：
1、加强对环保设施的日常维护管理，保证设施正常运行，确保污染物稳定达标排放。
2、加强对职工的环保教育，严格落实各项环保制度，保证环保设施正常运行。
